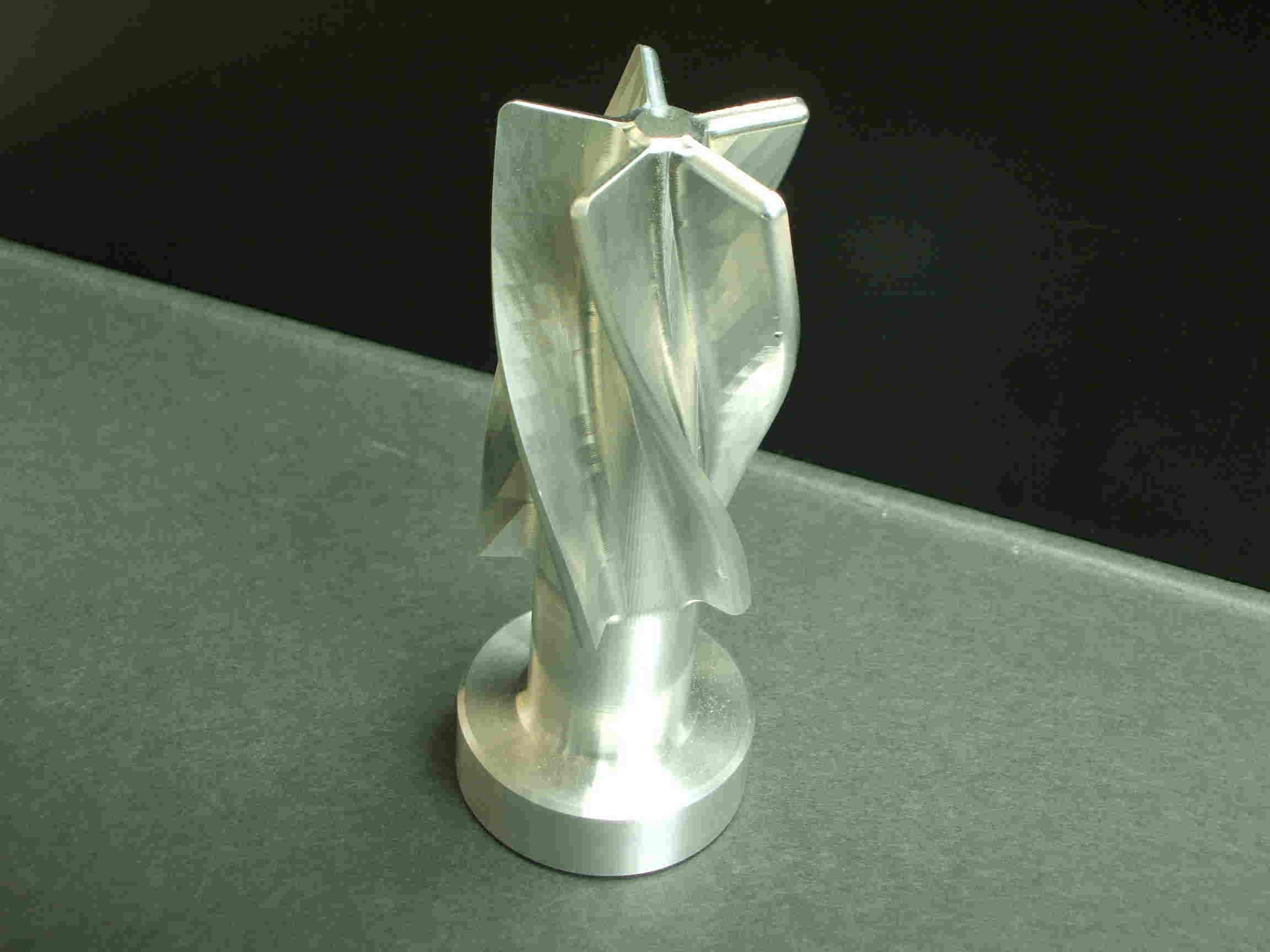

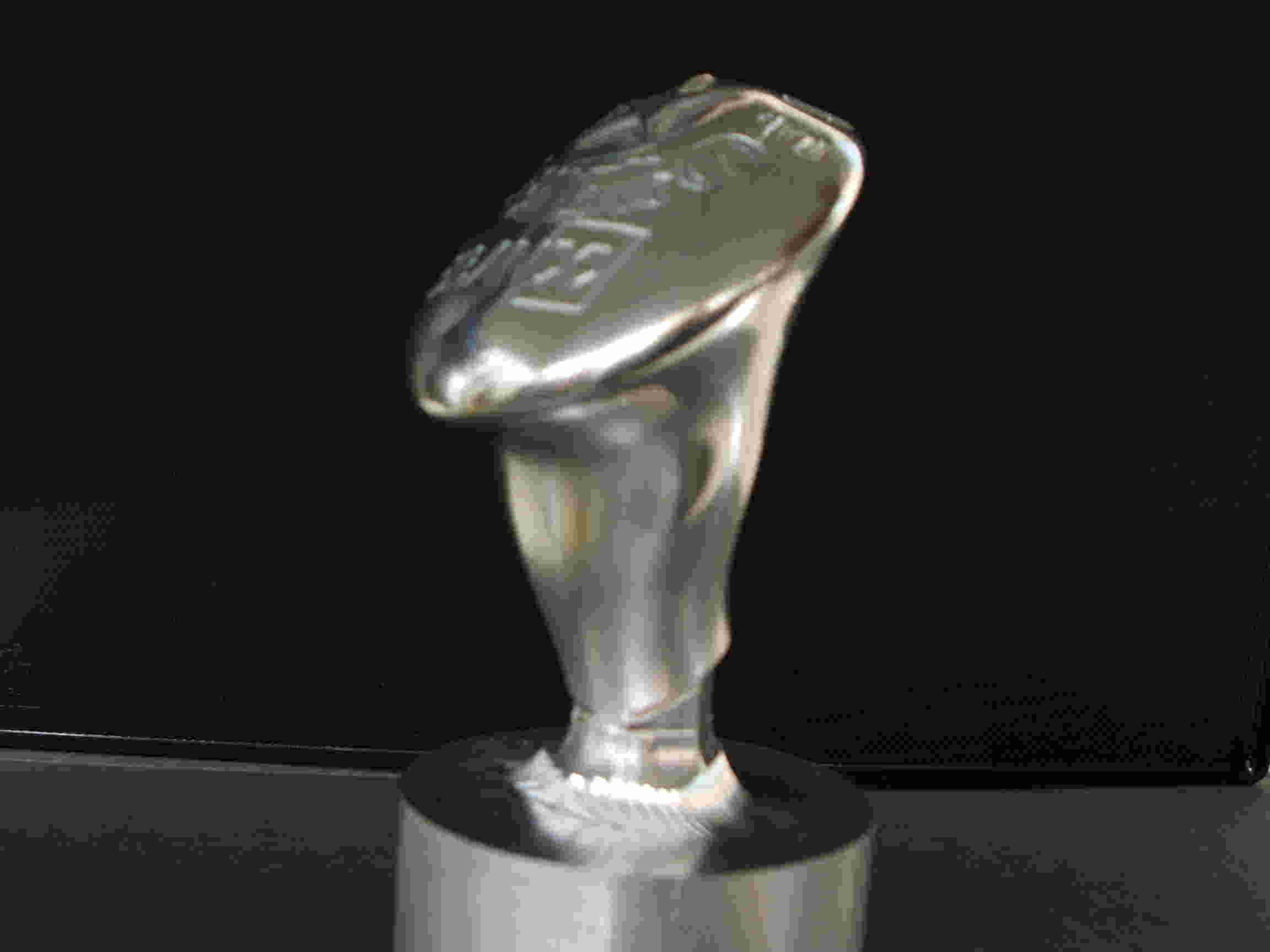

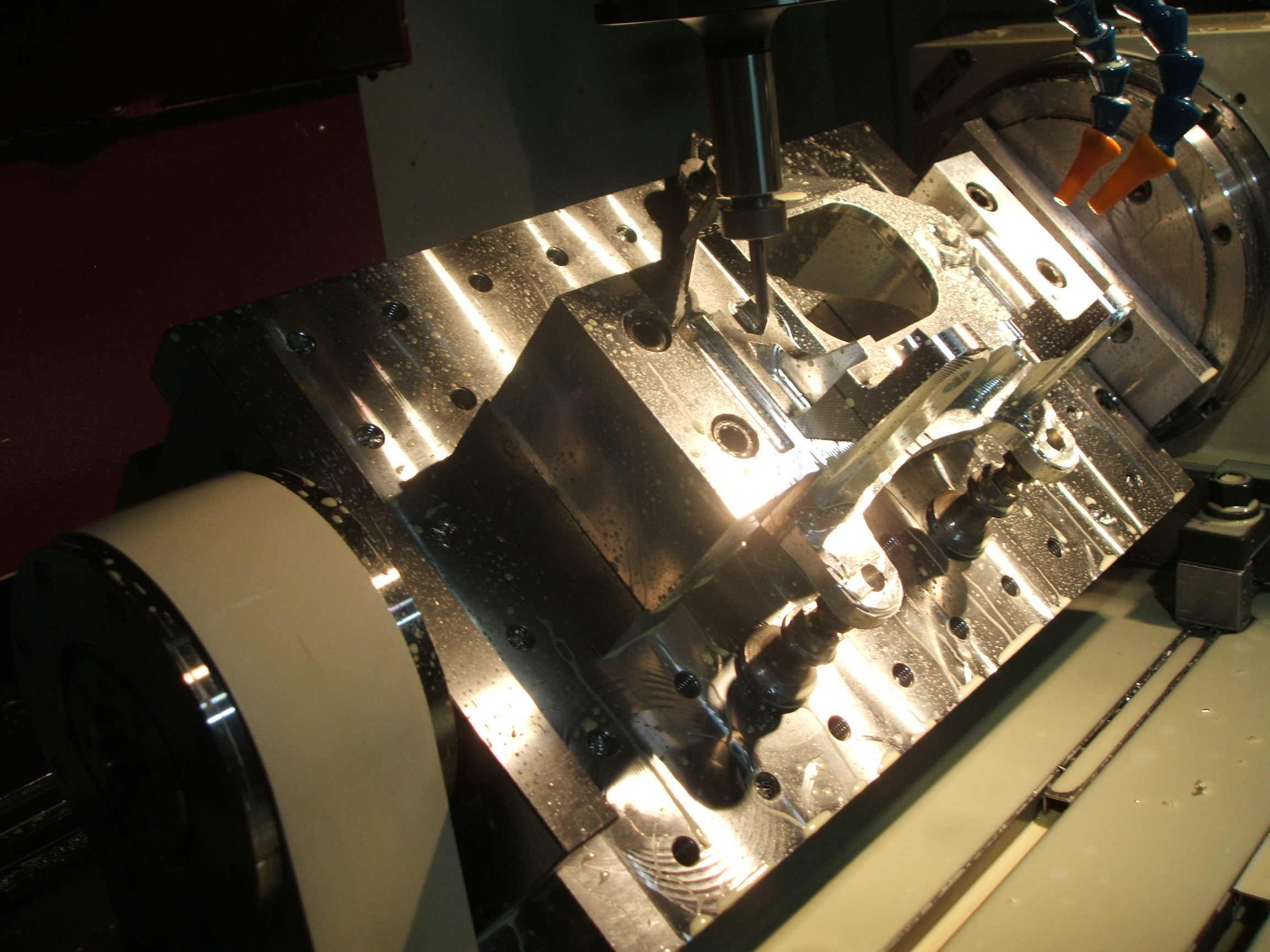

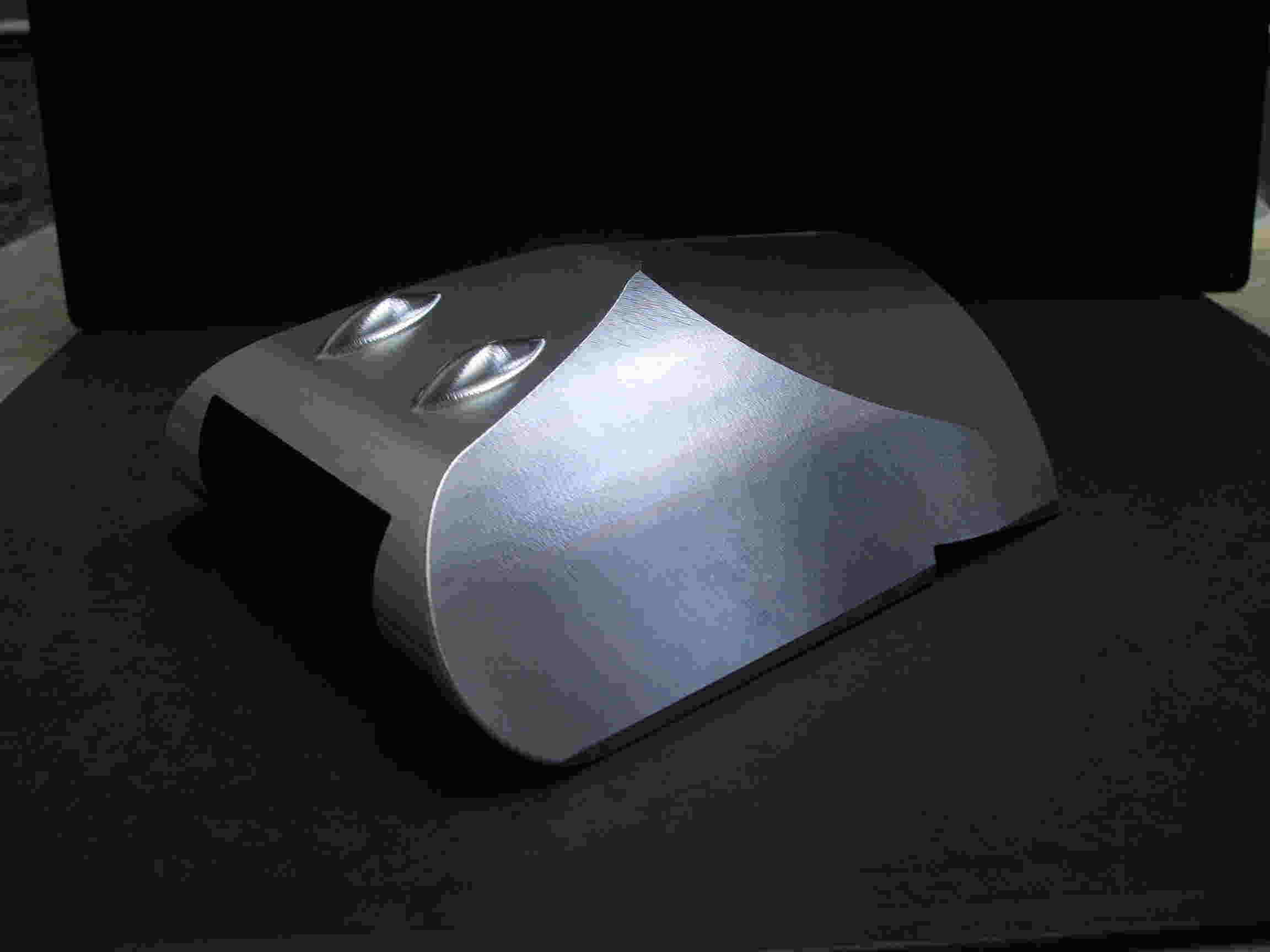

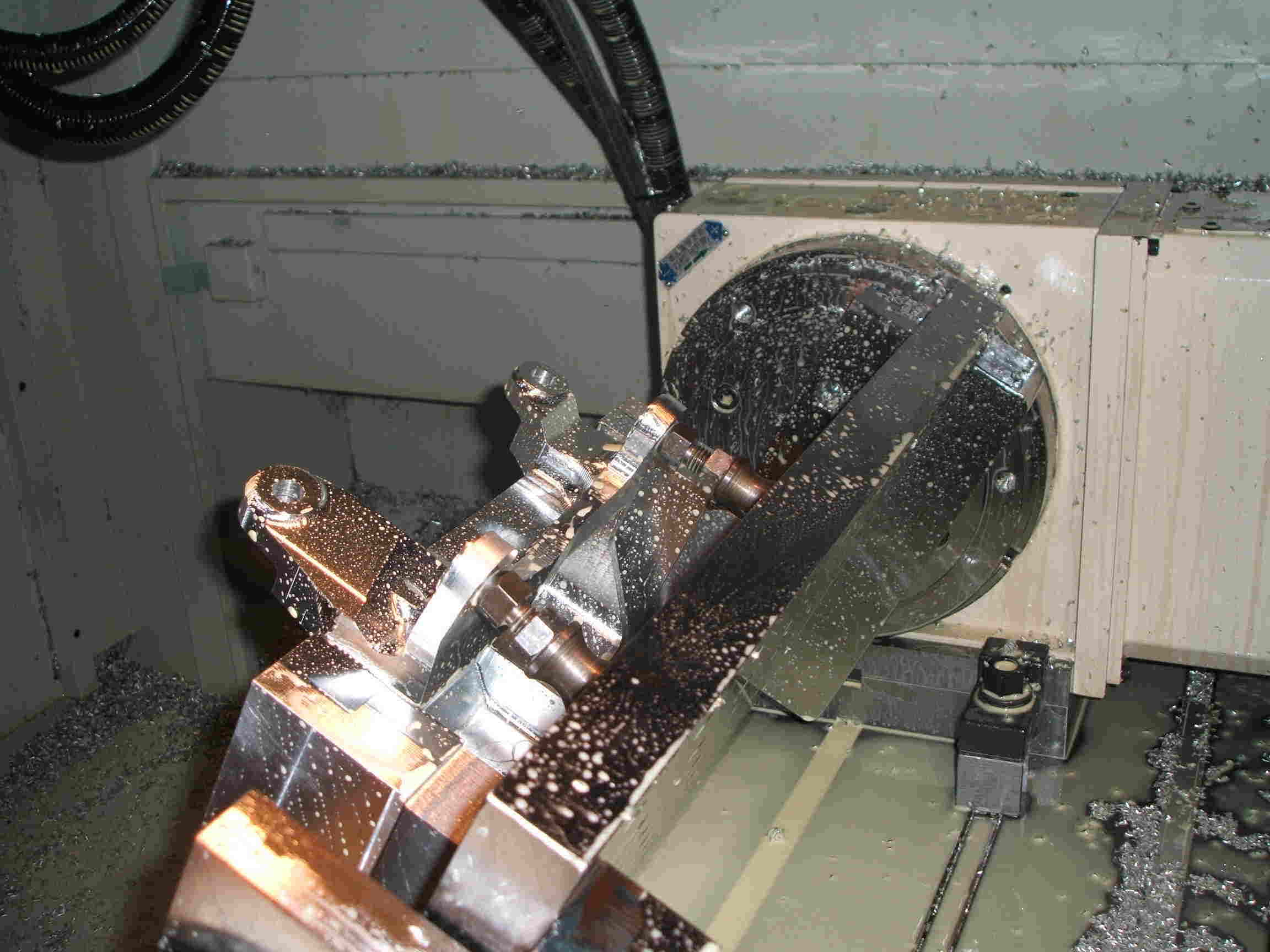

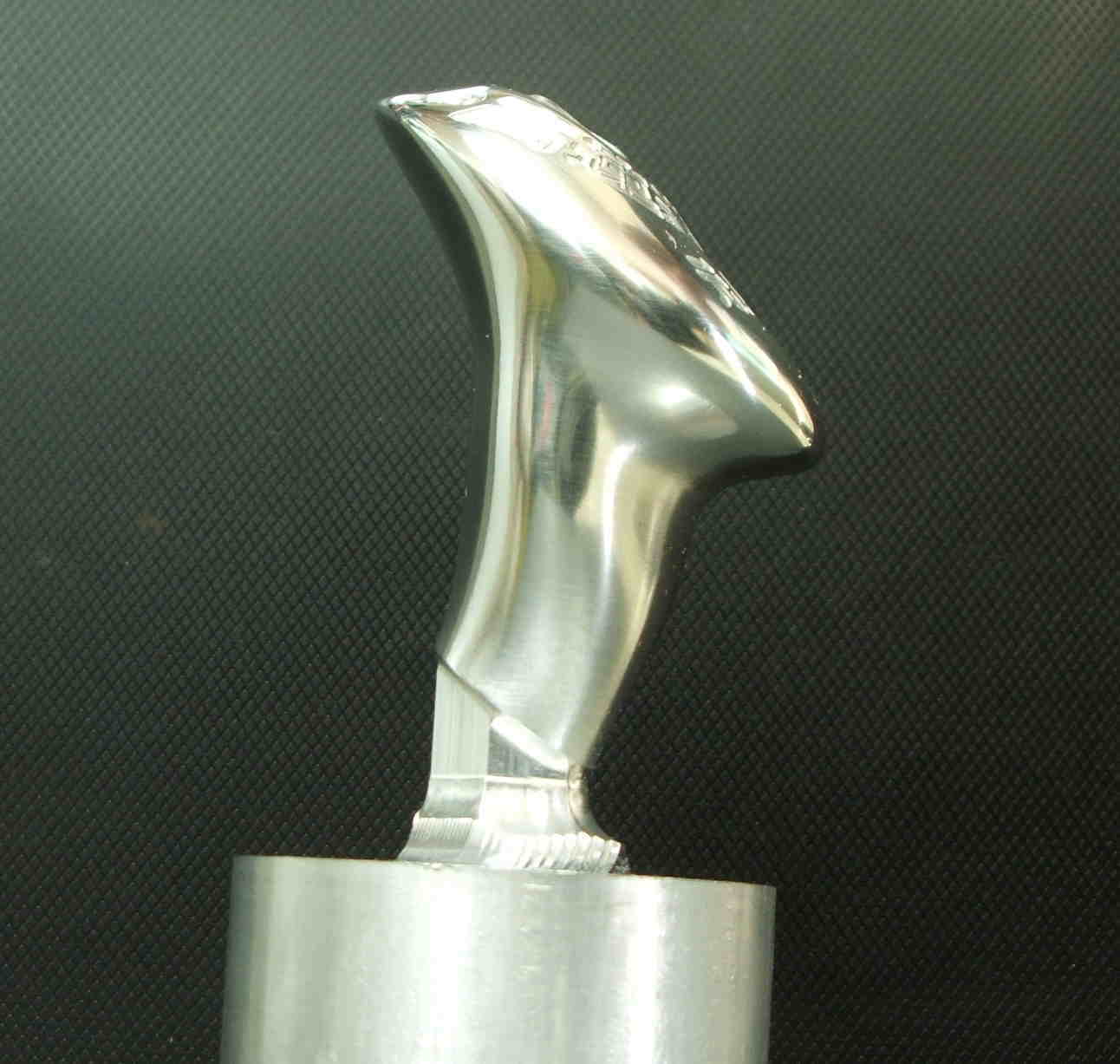

ＶＭ−５　 加工事例 �T 　　　3次元　加工　（各種） 金型加工 ＮＡＫ55 データ支給により加工 金型加工 SKD61 モデリング〜加工 焼き入れ〜バフ研磨　済み マウントカバー試作 モデリング〜加工 Ａ５０５２ �U 　　　同時４軸制御による加工　（4軸加工とは・・・？） スクリュー Ａ6061 モデリング〜加工 デモ加工 コンベアスクリュー Ａ５０５６ モデリング〜加工 金型加工 ＳＫＤ−６１ 図形変換形状（円→楕円） モデリング〜加工 �@シフトノブ試作 Ａ６０６１ モデリング〜加工 �A �V 　　　3次元　部品加工（チルトテーブルによる多面加工） �@傾斜加工 多面の同時（ワンチャック）加工 立ち壁の傾斜加工 及び傾斜穴加工 �A �B加工完了 �W 3次元　らせん回転体カム形状加工（チルトテーブルによる傾斜加工） �@突き荒加工（φ30Uドリル） 0°（水平）での荒加工 �A中荒加工（φ25カッター） 0°（水平）での中荒加工 �B仕上げ加工 30°傾斜でのうずまき補間加工 立ち壁加工 �] 　　　加工動画 (※画像クリックで再生） 　0:25 回転制御による面取り (A軸回転とX軸同期のみによる パイプ円筒側面の穴面取り) 被削材：SS400 φ8.0面取りカッター 　0：49 同時4軸3D加工 ブレード試作 仕上げ加工 （Ａ軸の同期制御による加工) 被削材：A5052 ボールエンドミル 　0：52 円筒巻きつけ加工 （Ａ軸回転及びＸ軸の制御による加工) 被削材：s45c φ6.0スクエアエンドミル 　1：01 セレーション加工 （Ａ軸回転割り出し制御による加工) 被削材：SCM435 チップ式サイドカッター 　1：00 同時4軸加工 仕上げ加工 （Ａ軸の同期制御による加工) 被削材：SCM435 ラジアスエンドミル 　1：00 うずまき補間加工 仕上げ加工 （チルトテーブル30°傾斜) 曲面及び立ち壁加工 被削材：A5052 ボールエンドミル 　1：00 羽根形状　金型 被削材：SK3 中荒工程　走査線加工 丸駒ｶｯﾀｰ　Ｒ3.0 S=2500　F=3000 取り代＝1.0　　ﾋﾟｯﾁ＝0.5
